高空作业车

国六东风18米高空作业车
车型分类:高空作业车

销售热线:158 2678 5088

销售经理:陈经理

公司地址:湖北省随州市南郊程力汽车工业园

产品详细介绍

/202205/1653287374_ccea76356ab04a17898d.jpg/202205/1653287374_ab787d920ccee0b1153c.jpg/202205/1653287374_2b43cf76a0a2c414aead.jpg/202205/1653287374_55710a0e7b0ba71f7c37.jpg

该车采用东风3800mm轴距底盘,型号:EQ1095SJ8CD2带空调、方向助力,

由东风公司提供玉柴140马力发动机,轮胎型号为7.50-16钢丝胎。



主要特点:

1、臂架采用高强度钢板HQ60/5.0,折弯焊接成型,受力大,强度高;

2、H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;

3、转台双向360°回转,采用了齿轮传动式减速机构;(具有自润滑和自锁功能)

4、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;

5、下车与上车互锁,操作安全、可靠;

6、上车操作通过节流阀实现无极调速;

7、吊篮采用外置拉杆机械式调平,更加稳定和可靠;

8、转台和吊篮设有启动和熄火开关,操作方便,节省燃油;

/202205/1653287374_7c803a4993cbcb81e28c.jpg

/202205/1653287374_c80607878a82e3d6c2d6.jpg

/202205/1653287374_af096dc20b124e092a11.jpg

/202205/1653287374_955005e37ce668506e58.jpg

/202205/1653287374_1393d992cded10c7bc7d.jpg

1高空作业车工作用途

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2.  适用标准

    供货方应使用**新颁布执行的**标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。

3、使用环境条件

1)海拔高度:    ≤**0米

2)环境温度:    -5℃ ~ +40℃

3)相对湿度:     ≤95%(25℃)

4)抗震能力:     地面水平加速度    0.3g

                 地面垂直加速度    0.15g

                 同时作用持续三个正弦波

                 安全系数       1.67

5)**大日温差:  15℃

6)日照强度(风速0.5m/s时):0.1W/cm2

7)**大风速:       ≤ 10.7m/s1

4、 主要技术参数

车辆型号

HNY5070JGKE6

主要技术参数

底盘型号

长×宽×高(mm)

后悬

总质量(Kg)

轴距

发动机排放

EQ1095SJ8CD2

8400×2340×3320

2470

7045

3800

国Ⅵ

上装基本配置

臂架

臂架形式

三节折臂

材料

HQ60/5mm

臂架截面

四边形

起伏角度

0°-70°(相对水平面)

作业工况

**大作业高度

18m

**大作业高度时作业幅度

1.6m

**大作业幅度

7.5m

**大作业幅度时作业高度

10.4m

回转

双向360°连续回转

吊臂

**大起吊质量

900Kg

伸缩起重臂

无伸缩

**大起吊高度

8.3m

**大起吊幅度

6.7m

起升机构

IQKN1B6Y;单绳拉力800 Kg

钢丝绳

(40m)Φ8

吊钩

1T

支腿

支腿型式

前后H型

支腿材料

型材Q345B/5mm

支腿跨距

纵向(mm):4650(4160),横向(mm):3900

液压锁

四个支腿都带双向液压锁

支腿频闪灯

四只

车厢

材料

优质碳钢及型材,铺3㎜防滑花纹钢板

工具箱

**0*350*400;模具冲压门,带不锈钢门锁

围栏

Φ20不锈钢管

踏步

驾驶室左侧带上下踏步

侧、后防护

优质碳钢冷弯型材;强度高

轮罩

模具成型,美观,强度高

转台

立臂

低合金钢板拼焊组成

回转支承

单排四点接触球式带外齿,QWD710.20A

减速机

齿轮传动式,IHKN3B6Y

马达

BMT-310

吊篮

额定载荷

≤200Kg

尺寸

长X宽X高(mm):1080X620X1150

调平形式

外置拉杆机械调平

保险带

一副

调平装置

机械调平,拉杆外置

液压系统

液压油箱

80L;带液位表

齿轮泵

定量泵,流量25ml/r

工作压力

带压力表;16MPa

液压阀组

集成电磁阀组

油缸

11只;带双向平衡阀或液压锁进行锁止,保证安全

操作系统

支腿

手动操作,各支腿可单独可调,上下车互锁

操作方式

手动和电动结合

臂架动作

转台和吊篮电动双位操作

发动机启动、熄火

转台和吊篮双位操作

发动机油门

手动拉线

油漆

知名品牌油漆;颜色光滑,线条美观;

标识及标牌

清晰、醒目、**不褪色

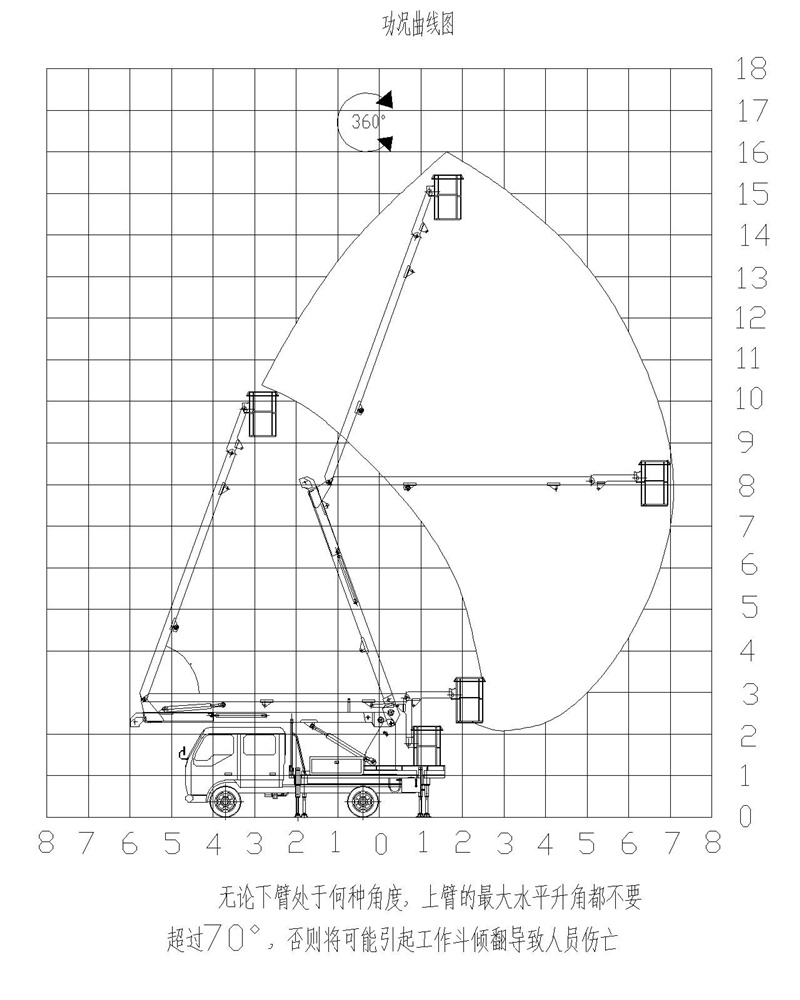

5、作业范围图

/202205/1653287375_b196d8e6d821ea77d933.jpg

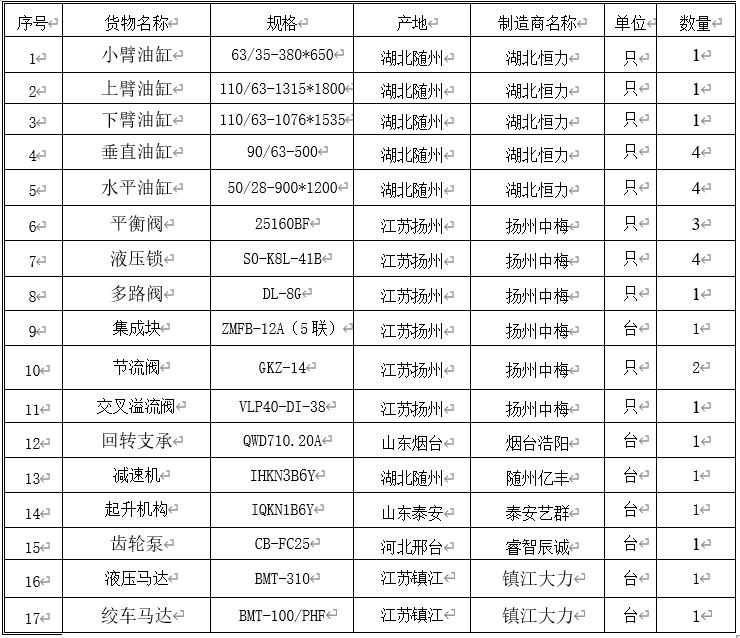

6、主要液压元件清单

/202205/1653287375_77569609d4cdcd5f6295.png
