PRODUCT CENTER

高空作业车

国六东风22米高空作业车
车型分类:高空作业车

销售热线:158 2678 5088

销售经理:陈经理

公司地址:湖北省随州市南郊程力汽车工业园

产品详细介绍

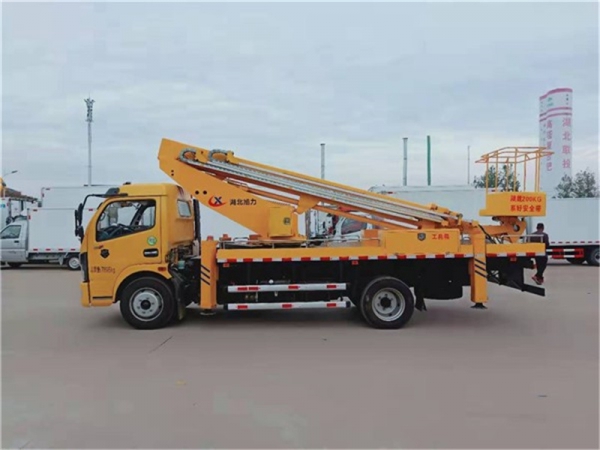

/202205/1653284729_bff300c87fd40e3c1bab.jpg/202205/1653284729_e643e87d9d028fd3d13f.jpg/202205/1653284729_3cb55e6b46c5c493698d.jpg/202205/1653284729_e5cd584807c574f27f21.jpg

主要技术参数

东风22米高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

总长

mm

7750

总宽

mm

2190

总高

mm

3130

质量参数

乘坐人数(含驾驶员)

3

总质量

kg

7895

主要性能参数

工作平台额定载荷

kg

200

**大作业高度

m

22

**大作业高度时作业幅度

m

5.0

**大作业幅度

m

13.6

**大作业幅度时作业高

m

5.36

支腿跨距

横向

mm

4120

纵向

mm

4650

臂架变幅时间

s

**

臂架回转速度

s/r

75

支腿收放时间

s

40

行驶参数

前悬

mm

1130

后悬

mm

2310

后伸

mm

1250

轴距

mm

3800

**高行驶速度

Km/h

103

**小离地间隙

mm

195

接近角

.

21

离去角

.

14

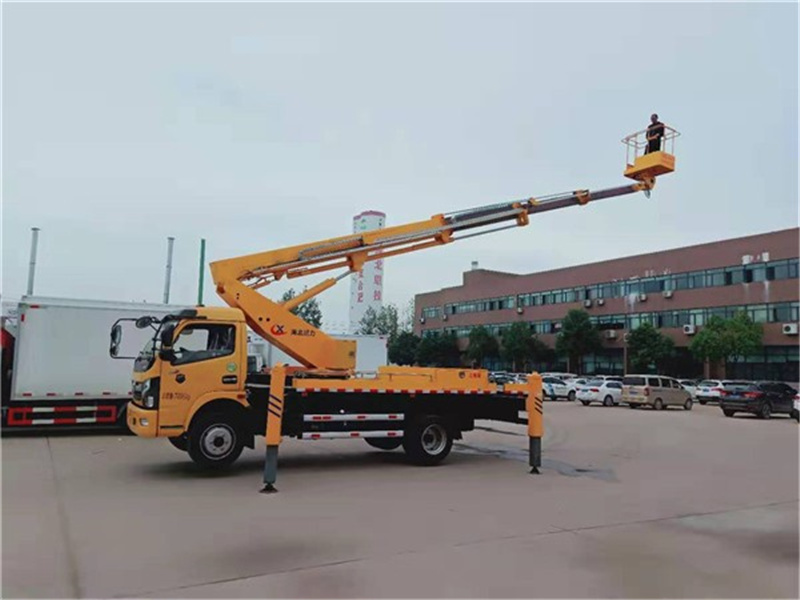

/202205/1653284729_369a49951a740e86195c.jpg

/202205/1653284729_10ff1f9759d9370dda4c.jpg


/202205/1653284729_7bedd8a0cc4e4cf6fe75.jpg

/202205/1653284729_e4ce5be87fe2efb2e11c.jpg



配置说明

部件名称

简要说明

底盘型号

EQ1125SJ8CDC

发动机

朝柴发动机,**大功率125KW170马力,国六排放

驾驶室

单排座,可乘坐3人,驾驶室装备空调

围板及走台板

不锈钢围栏及防滑走台板

取力系统

机械操作

工作平台

**01**x700x1150

臂架形式

四节六边型工作臂,同步伸缩

回转装置

旋转回转

支腿

K型支腿,稳定性好,可同时或单独操作,适应多种工况。

操作

工作平台和地面遥控器电气操作

**系统

电液比例**系统,实现无级调速

调平系统

液压自动调平



基本功能及安全配置

高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,**大作业高度22米,**大作业幅度13.6米。

名称

简要说明

上下车自动互锁装置

用于上下车互锁,防止误操作发生危险

支腿检测功能

当支腿出现不受力情况,智能限动,保护安全,

水平检测功能

实时检测整车是否水平

应急电动应急泵

       当发动机及主泵发生故障时,可将工作人员送回到地面

紧急停止装置

用于紧急停止操作

夜间安全**示装置

在车辆上有工程频闪灯,照明灯

整车水平状态测试仪

可检测整车横向纵向两个方向倾斜状态

发动机点火熄火

在转台和平台处可对发动机进行点火,熄火**

实时通讯

在平台和下车设有无线对讲


主要性能特点

K型支腿,稳定性好,可同时或单独操作,适应多种工况。

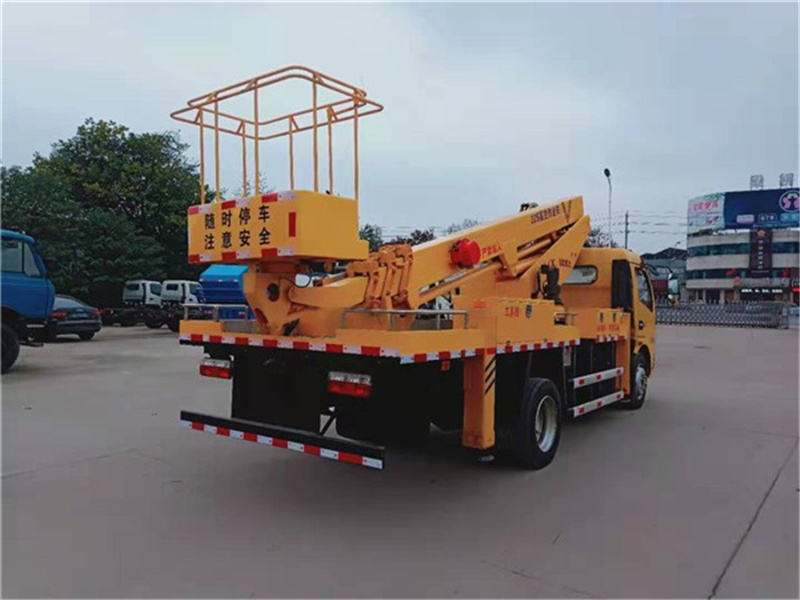

/202205/1653284730_822a32f3cf625e738a0e.jpg

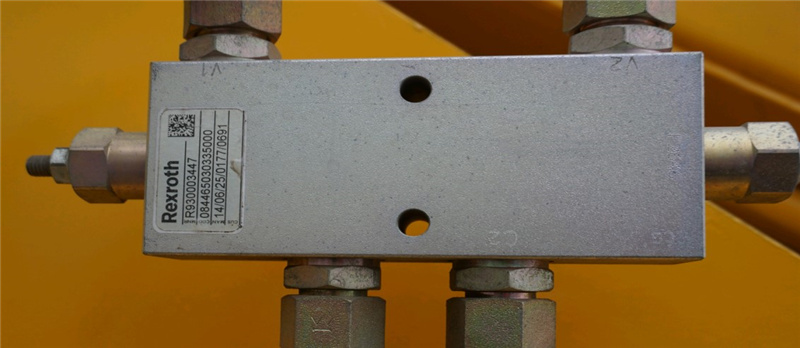

主要配套液压、电器件:负载敏感比例阀、平衡阀、**器等均为进口件。

/202205/1653284730_3b9fd514efa0e3a42d74.jpg

l  底盘采用东风底盘,配有空调,方向盘采用液压助力。

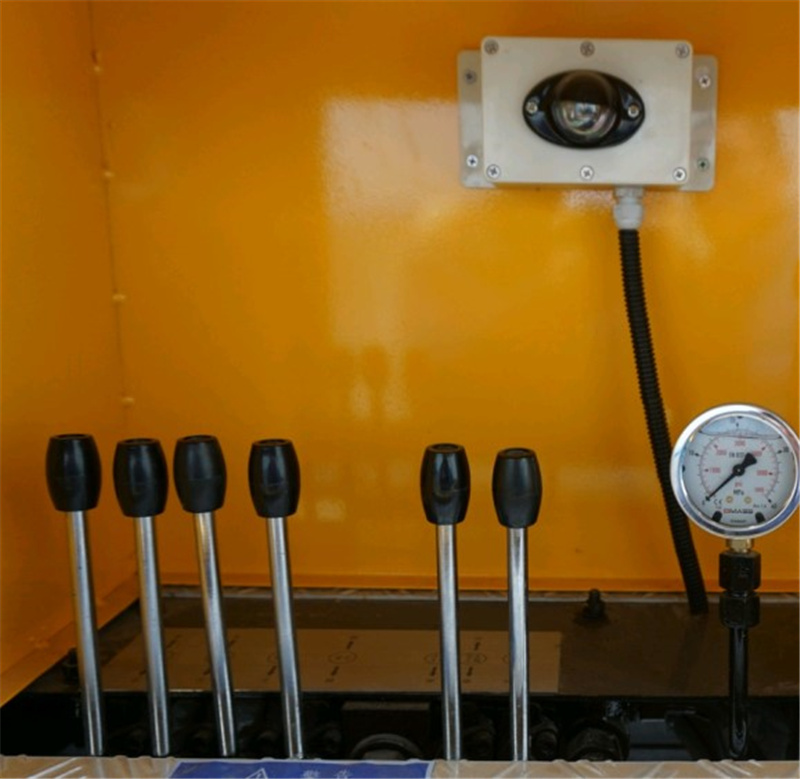

下车支腿操作箱配备照明灯,方便晚上工作,配置整车水平仪,保证车辆水平,确保安全。

/202205/1653284730_177313f022a0aa457a66.jpg

/202205/1653284730_07aca5be90a2a0623d6f.jpg

平台左右回转采用进口封闭式摆动缸形式,工作灵活方便,安全可靠

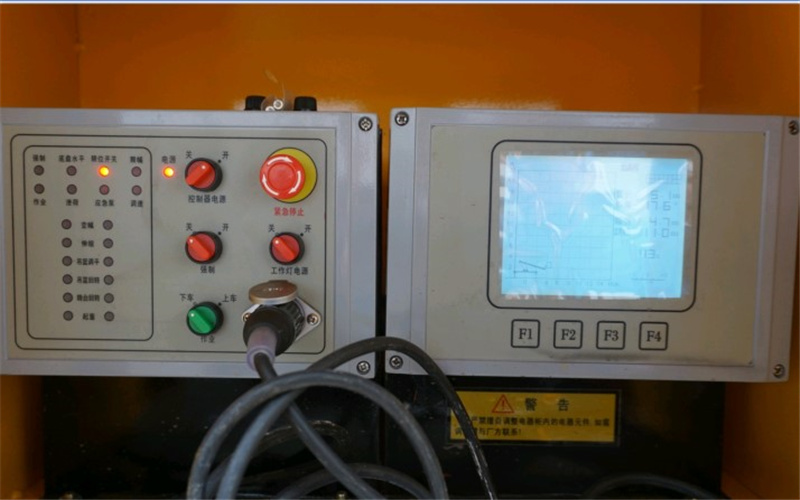

电脑**,自动限幅,危险工作报**,安全性能**。下车有显示器,实时显示整车作业工况。

/202205/1653284730_ab596b50f73684e6a3ab.jpg

/202205/1653284730_eba6d6bd484a29489305.jpg

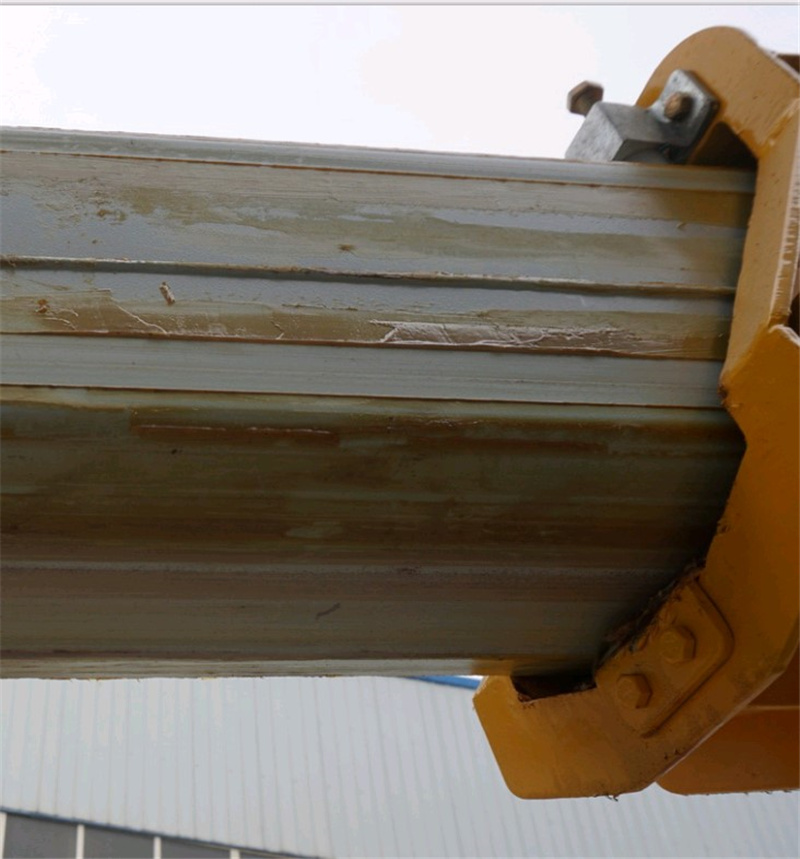

六边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。伸缩油缸外置,链条伸缩机构,更容易观察故障点,方便维修。

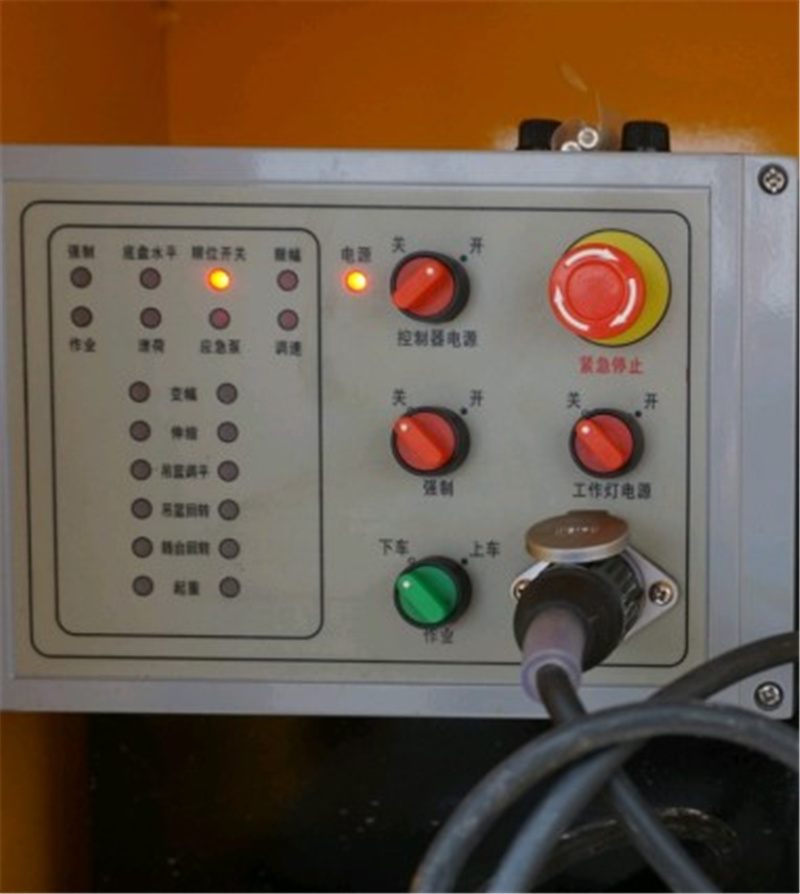

整车电器采用CAN总线**系统,线路整齐、简易。整车有三处操作:平台操作,也可在地面用有线或无线操作,更方便观察作业空间,安全可靠,工作效率高。

/202205/1653284730_af05439b043e0f9a8976.jpg

/202205/1653284730_c3c4aad7f099add3bb7d.jpg

/202205/1653284731_703bcd2871539c771a15.jpg

/202205/1653284731_fe891392ea800a546334.jpg

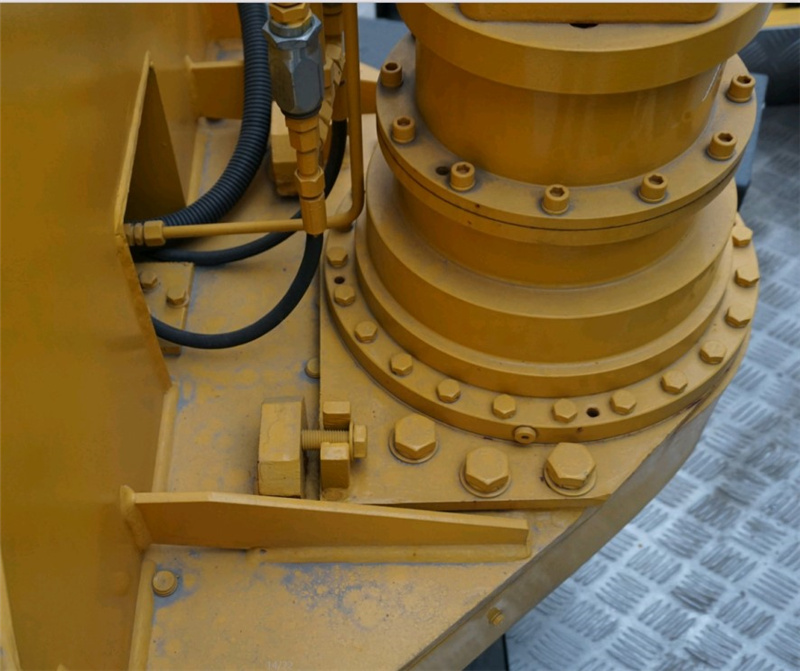

回转机构采用可调节式,方便调节.

/202205/1653284731_693374c81f09e9c21e38.jpg

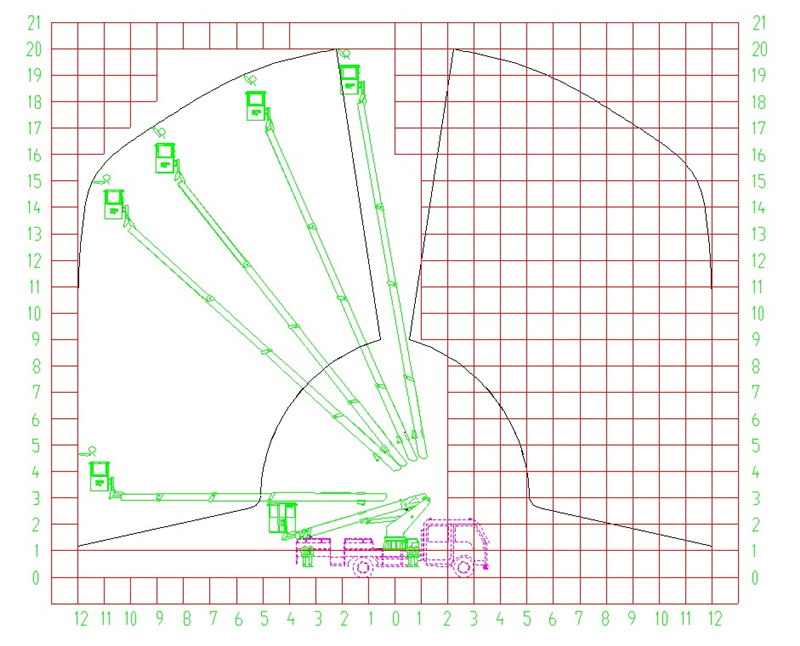

工作曲线图

/202205/1653284731_50dd5c4638cb7b21d90d.jpg
