PRODUCT CENTER

勾臂式垃圾车

开瑞3050勾臂垃圾车
车型分类:勾臂式垃圾车

销售热线:158 2678 5088

销售经理:陈经理

公司地址:湖北省随州市南郊程力汽车工业园

产品详细介绍

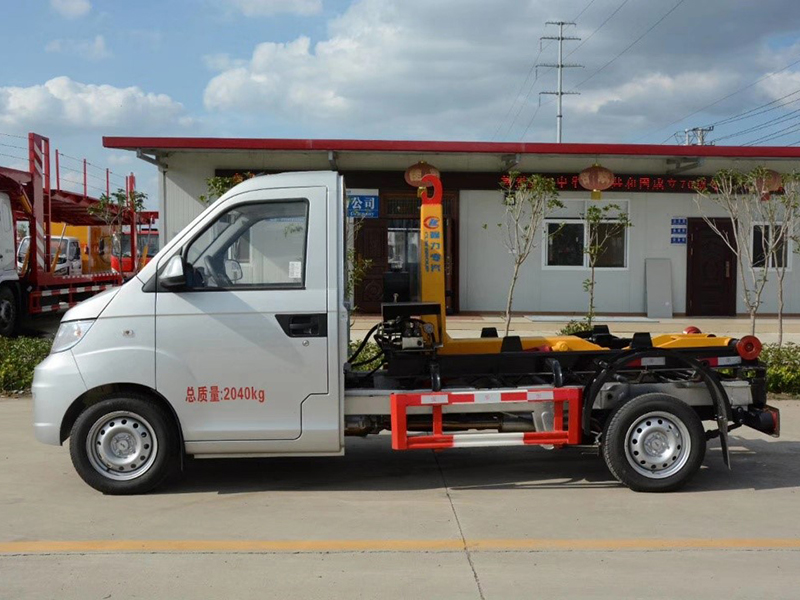

/202205/1653276891_dd803ccf9ad682655414.jpg


【整车技术参数】

产品名称

开瑞3050勾臂垃圾车

总质量(kg)

2040

罐体容积(m3)


额定质量(kg)

510

外形尺寸(mm)

4420X1603X1910

整备质量(kg)

1400

货厢尺寸(mm)

XX

额定载客(人)


准拖挂车总质量(kg)


驾驶室准乘人数(人)

2

鞍座载质量(kg)


接近角/离去角(°)

28/17

前悬/后悬(mm)

635/735

轴荷(kg)

780/1260

车速(km/h)

100

备注:

备注:该车主要用于垃圾转运,专用装置为勾臂;发动机型号及油耗值(L/100km)为:DAM15KR/6.3;ABS系统生产厂家为武汉元丰汽车电控系统有限公司,对应的型号为YF9;选装ETC车载装置,随底盘选装驾驶室.

【底盘技术参数】

底盘型号

SQR1024H08-E

底盘名称

货车底盘

名称

开瑞牌

生产企业

奇瑞商用车(安徽)有限公司

轴数

2

轮胎数

4

轴距(mm)

3050

轮胎规格

175/70R14C

钢板弹簧片数

-/4+2

前轮距(mm)

1360

燃料种类

汽油

后轮距(mm)

1380

排放依据标准

GB18352.6-2016国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

DAM15KR

哈尔滨东安汽车动力股份有限公司

1498

85







◇底盘配置:底盘型号:SQR1024H08-E,单排驾驶室,3050轴距,东安115马力发动机,5档变速箱,175/70R14C真空胎,带ABS,方向助力,轿车化工艺制造,炮筒式科技感仪表盘

◇上装配置:强度合金钢一体式主勾臂,加强型副梁,铸钢尾托轮,电控室内外液压操控装置(可选装手自一体),上装提升能力1500KG, 液压完成上箱+下箱+锁紧+自卸等作业,实现一车配多箱的循环转运。

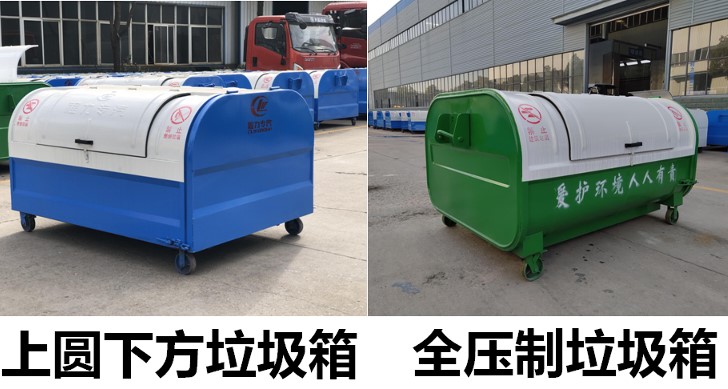

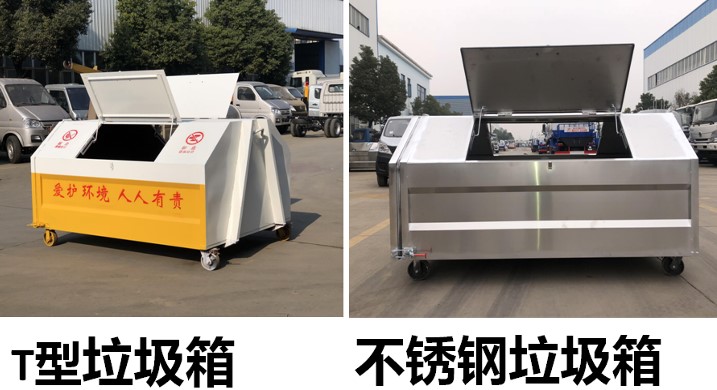

垃圾箱四种外形款式可供选择

/202205/1653276892_18fd502404b24a3e7d98.jpg/202205/1653276892_e1fe18dcc3d46718779f.jpg


车型简介

    钩臂垃圾车又称为车厢可卸式垃圾车,主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。实现一车配带多箱循环转运,高效、节能、节约成本。

操作方式

1.行驶操作:行驶按一般汽车驾驶方法进行,行驶前应将车厢回复到初始位置,同时将取力器操作手柄推分开位置(电控系统将电磁离合器电源关闭),使取力器处于停止工作状态。

2.作业操作:

2.1 垃圾箱的钩装作业

    步骤1拉起驾驶室内手刹手柄,使车辆处于驻车状态。

    步骤2拿起驾驶室内电控操纵盒,先将盒上电源开关打开,使电源接通,电磁离合器工作(或将取力器操作手柄扳结合位置);接着操纵盒上的勾臂旋钮“伸”位置不松手,主拉臂开始工作,拉臂油缸伸出,主拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准,松开旋钮。

     步骤3下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态,如没有处于锁紧状态,应扳动锁紧手柄,确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。

    步骤4观察垃圾厢垃圾投入门是否关闭,并让垃圾投入门处于锁紧状态,确保垃圾投入门锁紧后,方可进入一步操作。

    步骤5当拉臂钩钩对准厢体弯钩时,扭住操纵盒上的勾臂旋钮“缩”位置不放,主拉臂油缸回收,拉臂钩钩住厢体弯钩,垃圾厢开始吊起,并继续勾上车。

    步骤6当垃圾厢体落放到副车架上后,松开盒勾臂旋钮,扭动操纵盒上的车厢按扭“锁紧”位置,锁紧油缸伸出,将主拉臂与副拉臂牢固锁紧在一起。

    步骤7扭动盒上的电源旋钮,断开电控电源(或将取力器操作手柄扳分离位置);

保养维护

应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,限度地延长垃圾车的使用寿命。

(一)底盘保养

底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

(二)作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁,内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

(1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

(2)按时对各润滑点加注润滑脂或润滑油;

(3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

(4)检查取力器工作是否正常。

3.作业500h保养

(1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

(2)检查密封胶条的磨损情况,必要时更换;

(3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

4.作业1500h保养

作业1500h保养是对各作业装置进行全面技术检查和调整,消除隐患。

(1)检查并修复各处焊缝,特别是各重要部位的焊缝;

(2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

(3)检查各液压元件。

(4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
