PRODUCT CENTER

勾臂式垃圾车

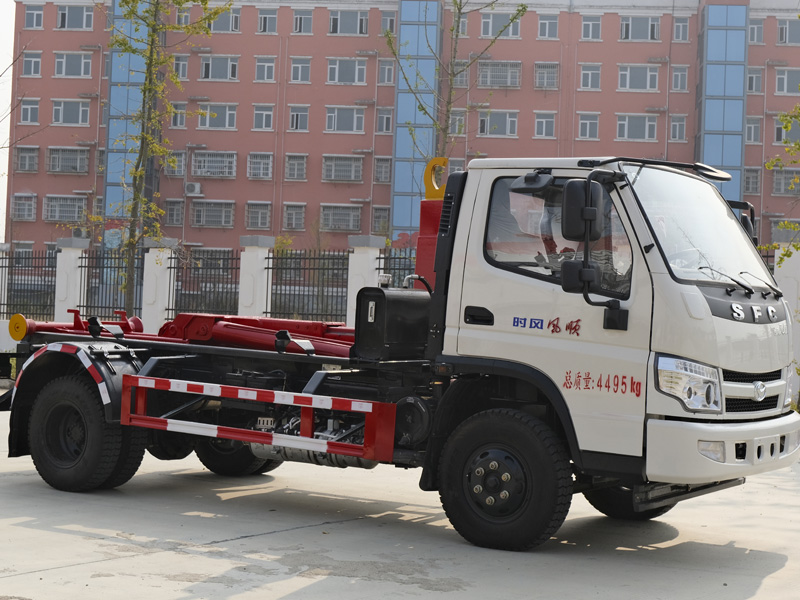

时风勾臂垃圾车
车型分类:勾臂式垃圾车

销售热线:158 2678 5088

销售经理:陈经理

公司地址:湖北省随州市南郊程力汽车工业园

产品详细介绍

/202205/1653276798_13e0e0062a166de95252.jpg/202205/1653276798_0e9c7e6893eb8b5b2c70.jpg/202205/1653276798_34a8e5a9a184a2a1395f.jpg

/202205/1653276796_bc35d84db7bf5f27f472.png

/202205/1653276795_195d1633c0a2a6c3a50a.png

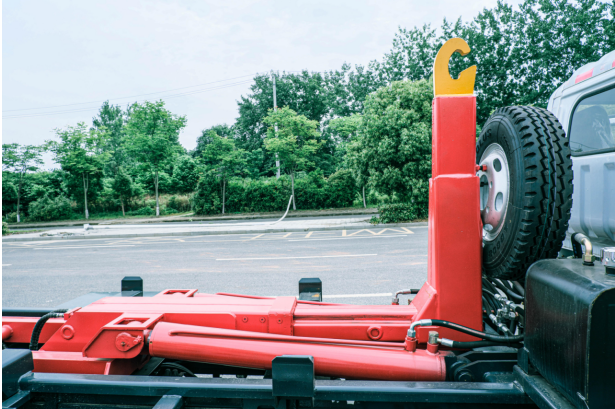

高强度合金一体式主勾臂,设计合理,结构坚固扎实耐用,外形美观,使用便捷

/202205/1653276796_9a11149d7fdac444207e.png

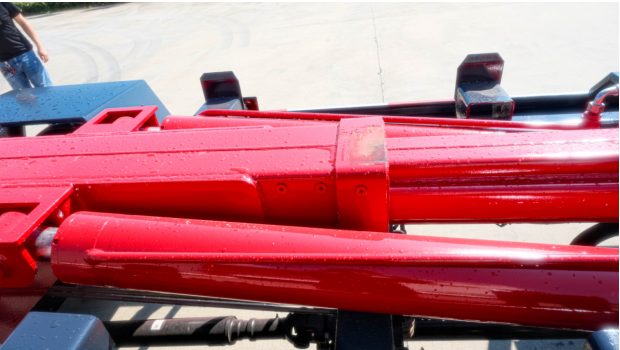

油缸采用国内知名平牌,双液压缸伸缩举伸自卸更稳定,有力且更安全,工作更有保障.

/202205/1653276796_bc73c2f0cde4188ce885.png

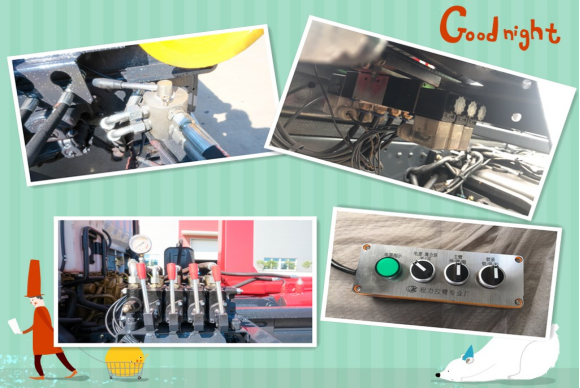

专用多路阀及电控系统,经过多年使用考验,质量.系统稳定可靠。

/202205/1653276797_a45b190c0e6936c7a1c1.png

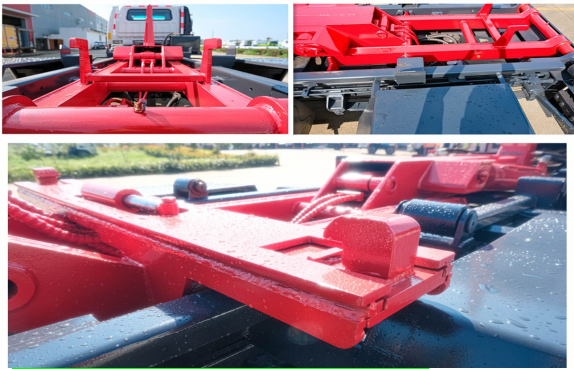

多种锁紧方式,载货载重后,锁紧箱底防止跳动,安全运输

/202205/1653276797_8c650c45da0311d11267.png

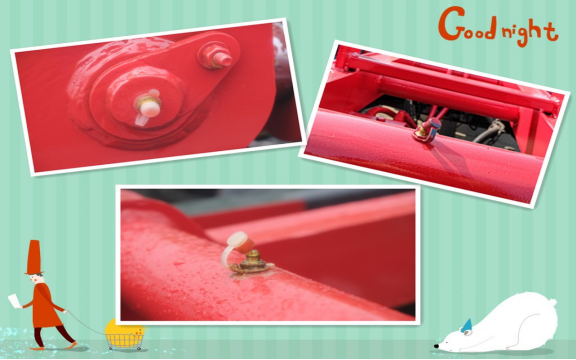

关键活动部位均加装黄油嘴,定期加注黄油,保养维护,使用更顺畅,用的更久。

/202205/1653276797_e6178ca05ccf81a9fbc4.png

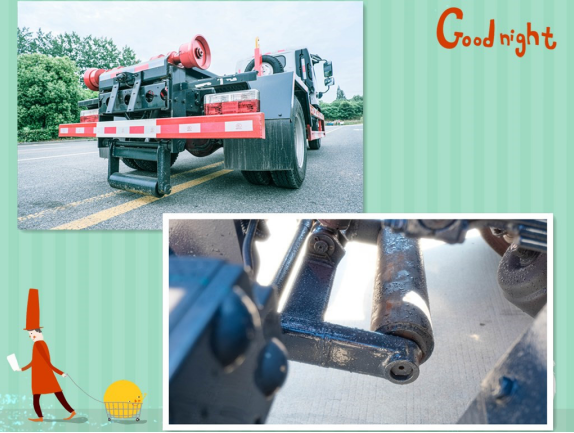

加固型后支腿,重载支撑防止翘头


【整车技术参数】

 产品名称

 时风勾臂垃圾车

 总质量(kg)

 4495

 罐体容积(m3)



 额定质量(kg)

 575,510

 外形尺寸(mm)

 5710X2100X2180,2260

 整备质量(kg)

 3790

 货厢尺寸(mm)

 XX

 额定载客(人)



 准拖挂车总质量(kg)



 驾驶室准乘人数(人)

 2,3

 鞍座载质量(kg)



 接近角/离去角(°)

 18/20

 前悬/后悬(mm)

 1185/1245

 轴荷(kg)

 1850/2645

 车速(km/h)

 80

 备注

 备注:1.ABS系统型号/厂家: XN-3730601/济南鑫宁汽车配件有限公司,CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司,XH-KQ4S4M-E01/广州市西合汽车电子装备有限公司;2.随底盘选装驾驶室,选装上装结构样式,选装直接供电方式ETC车载装置,仅用CA4DB1-13E6发动机;3.侧、后防护材料为Q235,侧防护螺栓连接,后防护焊接连接+螺栓连接,截面尺寸120×60mm,下边缘离地高430mm;4.发动机/油耗值(L/100km)对应关系为:CA4DB1-13E6/11.19;5.该车通过勾臂装置及液压系统,实现对垃圾的装载及卸料作业功能.

 【底盘技术参数】

 底盘型号

 SSF3046DDJ43S

 底盘名称

自卸汽车底盘

 名称

时风牌

 生产企业

山东时风商用车有限公司

 轴数

 2

 轮胎数

6

 轴距(mm)

3280

 轮胎规格

7.50-16LT 6PR,7.50R16LT 6PR,7.00-16LT 8PR,7.00R16LT 8PR

 钢板弹簧片数

8/10+5,8+4/10+5,8/4+3,8/3+3,3/4+3,3/3+3

 前轮距(mm)

1550,1750,1670,1630

 燃料种类

柴油

 后轮距(mm)

1560,1610

 排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

 发动机型号

 发动机生产企业

 发动机排量

 发动机功率

 CA4DB1-13E6

 汽车集团有限公司

 2207

 95(kw)/129.2(ps)

◇底盘配置: 3280轴距,锡柴130,万里扬10+2档,风顺豪华单排驾驶室,7.50R16轮胎,断气刹,原装助力器,1068铸造后桥,大梁200*5+4,原型工程自卸底盘,整车高度2.15米,可下地下室

◇上装配置:强度合金钢一体式主勾臂,加强型副梁,铸钢尾托轮,手自一体室内外液压操控,加强型上装,伸缩臂,油缸加粗,加装液压支腿,搭配建筑垃圾箱使用,提升能力8000Kg。 液压完成上箱+下箱+锁紧+自卸等作业,实现一车配多箱的循环转运。


车型简介

    钩臂垃圾车又称为车厢可卸式垃圾车,主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。实现一车配带多箱循环转运,高效、节能、节约成本。

操作方式

1.行驶操作:行驶按一般汽车驾驶方法进行,行驶前应将车厢回复到初始位置,同时将取力器操作手柄推分开位置(电控系统将电磁离合器电源关闭),使取力器处于停止工作状态。

2.作业操作:

2.1 垃圾箱的钩装作业

    步骤1拉起驾驶室内手刹手柄,使车辆处于驻车状态。

    步骤2拿起驾驶室内电控操纵盒,先将盒上电源开关打开,使电源接通,电磁离合器工作(或将取力器操作手柄扳结合位置);接着操纵盒上的勾臂旋钮“伸”位置不松手,主拉臂开始工作,拉臂油缸伸出,主拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准,松开旋钮。

     步骤3下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态,如没有处于锁紧状态,应扳动锁紧手柄,确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。

    步骤4观察垃圾厢垃圾投入门是否关闭,并让垃圾投入门处于锁紧状态,确保垃圾投入门锁紧后,方可进入一步操作。

    步骤5当拉臂钩钩对准厢体弯钩时,扭住操纵盒上的勾臂旋钮“缩”位置不放,主拉臂油缸回收,拉臂钩钩住厢体弯钩,垃圾厢开始吊起,并继续勾上车。

    步骤6当垃圾厢体落放到副车架上后,松开盒勾臂旋钮,扭动操纵盒上的车厢按扭“锁紧”位置,锁紧油缸伸出,将主拉臂与副拉臂牢固锁紧在一起。

    步骤7扭动盒上的电源旋钮,断开电控电源(或将取力器操作手柄扳分离位置);

保养维护

应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,大限度地延长垃圾车的使用寿命。

(一)底盘保养

底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

(二)作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁,内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

作业100h保养以紧固。

(1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

(2)按时对各润滑点加注润滑脂或润滑油;

(3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

(4)检查取力器工作是否正常。

3.作业500h保养

(1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

(2)检查密封胶条的磨损情况,必要时更换;

(3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

4.作业1500h保养

作业1500h保养是对各作业装置进行全面技术检查和调整,消除隐患。

(1)检查并修复各处焊缝,特别是各重要部位的焊缝;

(2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

(3)检查各液压元件。

(4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
